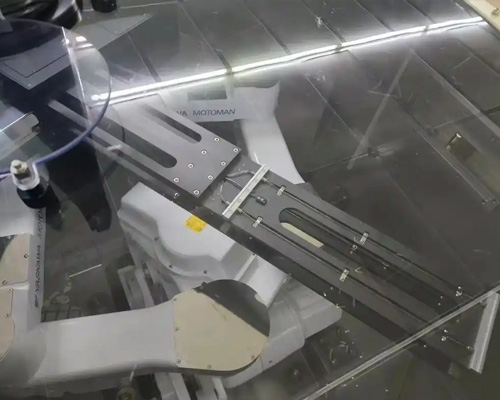

Yaskawa安川晶圓機器人ECS15DN是半導體制造中的關鍵設備，主要用于晶圓的精準搬運與傳輸，其作業環境要求極高潔凈度，且對運動精度毫米級定位誤差、真空吸附穩定性有嚴格標準。這類機器人的保養需緊扣“潔凈+高精度”特性——機械臂表面若有微塵會污染晶圓，真空吸盤密封不良會導致晶圓脫落，控制系統參數漂移會影響定位精度，這些都是安川機器人保養需重點解決的問題，確保設備長期適配半導體生產的嚴苛需求。
開展安川機器人保養需先適配ECS15DN的潔凈作業環境準備工具與防護措施。進入保養區域前，操作人員需穿戴無塵服無塵手套，避免人體毛發皮屑污染設備；斷開機器人總電源，在機械臂運動范圍內設置無塵隔離欄，防止外部雜質進入。準備專用工具與耗材：包括無塵布不掉纖維類型、異丙醇高純度適配潔凈環境、真空度檢測儀、扭矩扳手預置扭矩型，這些物品能避免保養過程中引入新的污染源。
機械臂的保養直接影響晶圓搬運精度。ECS15DN的機械臂采用輕量化設計，關節處配備高精度減速器，保養時需先清潔機械臂表面：用無塵布蘸取少量異丙醇，沿機械臂運動方向輕輕擦拭，重點清理關節縫隙微塵易在此堆積，擦拭后檢查表面是否有劃痕劃痕可能勾掛晶圓保護膜。關節潤滑需使用專用低揮發潤滑脂避免揮發物污染潔凈室，打開關節注油口，緩慢注入潤滑脂，同時手動緩慢轉動關節，確保潤滑脂均勻覆蓋減速器內部，轉動過程中感受阻力是否均勻，無卡頓說明潤滑到位，這是保障機械臂高精度運動的關鍵。
真空吸盤系統的保養易被忽視，卻是安川機器人保養中避免晶圓損傷的重要環節。吸盤是直接接觸晶圓的部件，密封性能下降會導致吸附力不足，引發晶圓滑落。保養時先拆卸吸盤，用無塵布蘸取異丙醇擦拭吸盤表面清除殘留的晶圓背面污染物，檢查吸盤密封圈是否有變形或破損變形會導致真空泄漏，若密封圈失效需更換同規格無塵密封圈。安裝吸盤后，用真空度檢測儀測量吸附時的真空度，確保真空度穩定在設備要求范圍，同時測試吸附-釋放動作重復5-10次，觀察吸盤與晶圓接觸是否平穩，無偏移說明吸盤系統正常，這一步驟能有效減少晶圓搬運過程中的破損風險。
控制系統的保養需聚焦參數穩定性。ECS15DN的控制系統存儲著晶圓搬運軌跡定位坐標等關鍵參數，長期運行易因環境溫度變化導致參數漂移。保養時通過操作面板進入?yún)?shù)界面，核對定位坐標運動速度等參數與原始設定值是否一致，若參數有偏差需按設備手冊標準值修正；清潔控制系統散熱風扇濾網無塵室中濾網易積塵導致散熱不良，用壓縮空氣槍低壓模式避免氣流擾動微塵吹掃濾網，確保風扇運轉時無異常噪音，散熱良好能避免控制器因溫度過高出現參數紊亂，保障設備穩定運行。
保養后的精度核驗需結合半導體生產場景，驗證安川機器人保養效果。啟動機器人，運行晶圓搬運模擬程序不放置實際晶圓，通過視覺定位系統檢測機械臂定位誤差，確保誤差在設備允許范圍；放置測試用模擬晶圓與實際晶圓尺寸一致，完成吸附-搬運-釋放全流程，檢查晶圓表面是否有污染痕跡是否出現位置偏移；連續運行1小時模擬作業，記錄設備運行狀態，無報錯無精度漂移說明保養達標。
日常操作細節能延長ECS15DN的保養周期，輔助安川機器人保養效果維持。每次作業前檢查機械臂運動范圍內是否有障礙物避免碰撞導致精度偏差；定期清潔設備周邊的潔凈室地面減少環境微塵濃度；避免頻繁啟停機器人減少控制系統參數波動。這些細節與定期保養結合，能讓Yaskawa安川晶圓機器人ECS15DN持續保持潔凈精準的運行狀態，更好地適配半導體制造的嚴苛要求。
