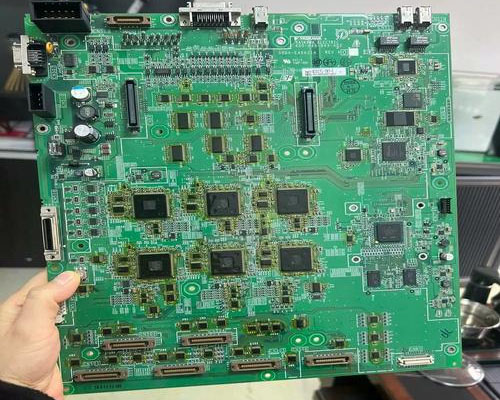

YASKAWA安川機器人DX200軸板是控制各軸運動的核心電路板，出現故障會導致軸系運行異常、報警頻發甚至無法啟動。這類故障多與電路老化、元件損壞或接口接觸不良相關，精準檢測才能高效修復，安川機器人維修需注重電子部件的細致排查。
外觀檢測是維修的初始步驟。斷電后取出軸板，觀察表面有無燒灼痕跡、電容鼓包或電阻變色現象，這些物理損傷往往提示對應電路故障。檢查電路板邊緣的連接器針腳是否彎曲、氧化，插槽內有無灰塵或異物堵塞，接觸不良會導致信號傳輸異常。需用軟毛刷清理板載灰塵，縫隙處可借助壓縮空氣吹掃，避免雜質造成二次短路。
電路通斷測試需借助專用工具。用萬用表測量關鍵電源線路的通斷狀態，檢查保險絲是否熔斷，熔斷則需排查后端電路是否存在短路隱患。測試驅動芯片的供電電壓是否在標準范圍，偏差過大會導致芯片工作異常。安川機器人維修時，可通過對比正常軸板的測量數據，快速定位異常區域，減少盲目檢測時間。
元件狀態判斷需結合運行表現。重點檢查功率管、驅動芯片等易損元件，用示波器觀察輸出波形是否正常，畸變波形可能提示元件性能衰減。檢測電容容值是否符合標稱參數，老化電容會影響電源穩定性。更換元件時需注意焊接溫度控制，避免高溫損壞周邊電路，焊盤修復需保證焊點飽滿無虛接。
接口信號驗證不可忽視。連接好軸板與控制器的通訊線路，通電后通過示教器查看軸板反饋信號，無信號或信號異常需檢查通訊電路。測試各控制信號輸入點的響應情況，判斷信號調理電路是否正常工作。安川機器人維修建議接口測試時可采用替換法，用正常軸板對比測試，快速區分板載故障與外部線路問題。
維修后的功能驗證需全面。焊接修復或更換元件后，先進行離線通電測試，觀察軸板指示燈狀態是否正常，有無異常發熱現象。接入伺服系統進行空載運行，通過控制器監控電流、電壓參數是否穩定，避免帶載測試時造成二次損壞。不同軸系的軸板電路設計存在差異，維修時需參考對應機型的電路圖，明確關鍵測試點參數。操作過程中需佩戴防靜電手環，避免靜電損壞敏感元件，更換的元件需與原廠規格匹配，防止參數不符導致新故障。規范的檢測流程能提升安川機器人維修的效率，讓軸板恢復穩定的控制性能。
