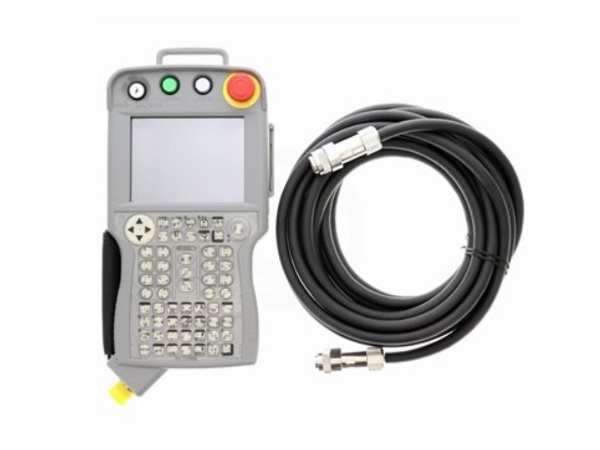

安川機器人示教器作為操作人員與控制系統之間的重要交互界面，承擔著編程、調試、監控等多項關鍵功能。其中，型號為JZRCR-NPP01B-1的示教器在多款安川焊接、搬運及裝配機器人中廣泛應用。一旦出現花屏現象，不僅影響人機交互體驗，更可能導致參數設置錯誤、程序編輯中斷等連鎖問題。在進行安川機器人維修時，針對該型號示教器花屏故障的排查與修復顯得尤為重要。
一、從供電入手：排查基礎環節
示教器無法正常顯示或出現花屏，首先應考慮是否因供電異常引起。部分設備通過控制器供電模塊取電，也有些版本內置電池。若外部電源線路存在斷點、接口氧化或控制器未正常上電，都可能導致示教器供電不足，從而引發屏幕異常。
并非所有“花屏”都是顯示屏本身?yè)p壞所致。有時候，僅是連接線松動或插頭接觸不良，就會導致電壓波動，進而影響圖像輸出。技術人員可通過更換連接端口、清潔接口、測量輸入電壓等方式初步判斷是否存在供電問題。
某些示教器具備低電量保護機制，當電池電量過低時會自動關機并進入休眠狀態。此時即便接入外部電源，也可能不會立即響應，需等待一段時間充電后才能恢復正常。這種情況下，不能簡單地認為設備已損壞。
二、信號傳輸鏈路的穩定性分析
如果確認供電正常但屏幕仍存在花屏現象，那么問題可能出在信號傳輸路徑上。顯示屏通常通過排線與主板連接，而主板又負責接收來自控制器的圖像數據。若排線老化、斷裂、接觸不良，都可能造成圖像信號丟失或錯亂，表現為花屏、黑屏、局部無顯示等問題。
在實際安川機器人維修案例中，不少花屏問題源于排線插座松脫或氧化，尤其是在高溫、高濕環境下使用較久的設備更為常見。這類問題通常可以通過重新插拔排線或使用酒精清潔觸點來解決。
主板上的圖像處理芯片或顯存模塊也可能因老化、受潮或沖擊而失效。有時候，即使屏幕表面完好，但由于主控單元工作異常，仍會導致圖像無法正確輸出。
三、軟件系統與固件版本的影響因素
除了硬件問題外，示教器的操作系統或固件異常也可能造成花屏現象。升級過程中意外斷電、程序文件損壞、引導區異常等情況，都可能導致系統卡死在啟動界面甚至完全無反應。
在這種情況下，技術人員可以嘗試通過專用接口連接調試工具，讀取啟動日志或強制進入恢復模式。部分示教器支持刷寫固件或重置系統設置的功能，這對于排除軟件層面的問題非常有效。
不過需要注意的是，不同型號的示教器對刷機工具有特定要求，錯誤操作可能導致系統進一步損壞。因此，在進行此類操作前，建議查閱官方技術文檔或聯系專業維修機構協助處理。
四、環境因素與使用習慣的影響
示教器作為一種精密電子設備，其運行狀態往往受到外界環境的影響。長時間處于高溫、潮濕或多塵環境中，容易加速內部元件老化，增加電路短路風險。頻繁摔打、碰撞也可能導致排線斷裂或焊點脫落，進而引發花屏問題。
有時候，車間地面震動較大或空氣中有腐蝕性氣體，也可能對設備造成隱性損害。在這種情況下，建議增加隔離墊、防塵罩或空氣凈化裝置，為示教器提供更適宜的工作條件。
操作人員的使用習慣也不容忽視。隨意熱插拔通信線纜、頻繁開關機、在非安全環境下強行操作等行為，都可能對設備造成額外壓力，縮短使用壽命。
五、預防性維護建議
為了降低示教器花屏故障的發生概率，企業應建立科學的保養計劃。包括定期清理灰塵、檢查散熱風扇運行狀態、監測電池健康狀況等。特別是在高溫、多塵、潮濕環境下工作的設備，更應加強環境管理，防止電子元件加速老化。
加強對操作人員的技術培訓也很重要。使其了解基本的報警識別方法和應急處理措施，能夠在示教器出現問題時及時采取應對措施，為后續專業維修爭取時間。
建議企業在每次維修后保留詳細記錄，包括所更換部件、調整參數、報警清除方式等，這不僅有助于日后追溯問題根源，也為今后的維護提供了參考依據。
六、總結與經驗積累
安川機器人示教器JZRCR-NPP01B-1花屏故障雖然看似單一，但其背后可能隱藏多個相互關聯的因素。在進行安川機器人維修時，技術人員應從整體系統出發，結合報警信息、硬件檢測、信號分析等手段逐步縮小排查范圍，找到真正原因。
每一次成功的維修不僅是對設備的修復，更是對自身技能的提升。通過不斷積累案例、歸納經驗，能夠更快識別問題本質，提高診斷效率。也要關注新技術的發展趨勢，掌握更多先進的檢測工具與維修方法，以應對未來可能出現的新型故障挑戰。
